 IP等级（防尘防水）定义

IP等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

第二个数字表明设备防水的程度。



数字       位数字——防尘    第二个数字——防水

0     没有防护       没有防护

1     可抵御超过50mm的固体物质。

如：手部意外触摸       可经受垂直落下的水点。



2     可抵御直径超过12mm直径、长度不超过80mm的固体物质。

如：手指       可经受呈15°垂直角的水花的直接喷射。

3     可抵御直径超过2.5mm的固体物质。

如：工具或金属丝       可经受呈60°垂直角的水花的直接喷射。

4     可抵御直径超过1.0mm的固体物质。

如：细小金属丝    可经受任何方向射来的水花——允许有限的进入。

5     防尘，有限进入（无有害堆积物）。  可经受来自任何方向的低压水柱喷射——允许有限的进入。

6     灰尘难以进入，完全防尘。       可经受来自任何方向的强力水柱喷射——允许有限的进入。

7     不适用。       允许短暂放入0.15m—1m深的水中，时间可长达30分钟。

8     不适用。       可经受压力下长期浸泡。





IP(防护等级)

名　称    说　明

IP(Ingress Protection)

防护等级是国际用来认定灯具之防护等级的代号 Ip等级由两个数字所组成，个数字表示灯具防尘；第二个数字由表示灯具防水，数字越大表示其防护等组长越佳。

防尘等级一览表

号码       防护程度       定义

0     无防护    无特殊的防护

1     防止大于50mm之物体侵入       防止人体因不慎碰到灯具内部零件　防止直径大于50mm之物体侵入

2     防止大于12mm之物体侵入       防止手指碰到灯具内部零件

3     防止大于2.5mm之物全侵入      防止直径大于2.5mm的工具，电线或物体侵入

4     防止大于1.0mm之物体侵入      防止直径大于1.0的蚊蝇、昆虫或物体侵入

5     防尘       无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作

6     防尘       完全防止灰尘侵入

防水等级一览表

号码       防护程度       定义

0     无防护    无特殊的防护

1     防止滴水侵入       防止垂直滴下之水滴

2     倾斜15度时仍防止滴水侵入      当灯具倾斜15度时，仍可防止滴水

3     防止喷射的水侵入       防止雨水、或垂直入夹角小于50度方向所喷射之水

4     防止飞溅的水侵入       防止各方向飞溅而来的水侵入

5     防止大浪的水侵入       防止大浪或喷水孔急速喷出的水侵入

6     防止大浪的水侵入       灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作

7     防止侵水的水侵入       灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作

8     防止沉没的影响



关于IP防水等级常识

 电子测量仪器的防水级别同时也反映了仪器防潮和防尘的能力，特别是对于户外活动中，兔不了处于高湿或多尘沙的恶劣环境中，仪器的密封和防水能力对于保证仪器的安全运转和寿命就至关重要。为此，国际上制订IEC529标准。为了与此相适应，日本工业标准中将电子仪器的防水保护分为10个等级，分别以IPX1、IPX2……表示。保护等级种 类  含 义



0  无保护

1  防滴I型 垂直落下的水滴无有害的影响

2  防滴II型 与垂直方向成15“范围内落下的水滴无有窑的影响

3  防雨型  与垂直方向成60度范围内降雨无有宾的影响

4  防溅型  受任意方向的水飞溅无有害的影响

5  防喷射型  任意方向直接受到水的喷射无有害的影响

6  耐水型  任意方向直接受到水的喷射也不合讲人内部

7  防浸型  在规定的条件下即使浸在水中也不全许人内部

8  水中型  长时间浸没在一定压力的水中照样能使用

9  防湿型  在相对湿度大90％以卜的湿气样能体用



国际工业标准防水登记IP等级对防尘做了规定。

IPxx 防尘防水等级

防尘等级 (个X表示)

防水等级 (第二个X表示)



0 ：没有保护

1 ：防止大的固体侵入

2 ：防止中等大小的固体侵入

3 ：防止小固体进入侵入

4 ：防止物体大于 1mm 的固体进入

5 ：防止有害的粉尘堆积

6 ：完全防止粉尘进入



0 ：没有保护

1 ：水滴滴入到外壳无影响

2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响

3 ：水或雨水从 60 度角落到外壳上无影响

4 ：液体由任何方向泼到外壳没有伤害影响

5 ：用水冲洗无任何伤害

6 ：可用于船舱内的环境

7 ：可于短时间内耐浸水（ 1m ）

8 ：于一定压力下长时间浸水

例：有秤或显示仪表标示为IP65，表示产品可以 完全防止粉尘进入及可用水冲洗无任何伤害。





IPXX等级中关于防水实验的规定。



（1）IPX 1



方法名称：垂直滴水试验

试验设备：滴水试验装置

试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm

试验条件：滴水量为 10。5 mm/min

持续时间：10 min



（2）IPX 2



方法名称：倾斜 15°滴水试验

试验设备：滴水试验装置

试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后，换另一个面，共四次。

试验条件： 滴水量为 30。5 mm/min

持续时间： 4×2。5 min（ 共10 min ）



（3）IPX 3

方法名称：淋水试验

试验方法：

a。摆管式淋水试验

试验设备：摆管式淋水溅水试验装置

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算，每孔为 0。07 L/min ，淋水时，摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共 120°。每次摆动( 2×120°) 约 4s

试验时间：连续淋水 10min

b。喷头式淋水试验

试验设备：手持式淋水溅水试验装置

试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间

试验条件：试验时应安装带平衡重物的挡板，水流量为 10 L/min

试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)，少 5 min



（4）IPX 4



方法名称：溅水试验

试验方法：

a．摆管式溅水试验

试验设备和试样放置：与上述 IPX 3 之 a 款均相同；

试验条件: 除后述条件外，与上述 IPX 3 之 a 款均相同；喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°，共约 360°。每次摆动 ( 2×360°) 约 12s

试验时间： 与上述 IPX 3 之 a 款均相同 ( 即10 min )。

b．喷头式溅水试验

试验设备和试样放置：与上述 IPX 3 之 b 款均相同；

试验条件：拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同；

试验时间：与上述 IPX3 之 b 款均相同，即按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 少 5min



（5）IPX 5



方法名称：喷水试验

试验设备：喷嘴的喷水口内径为 6。3mm

试验条件：使试验样品至喷水口相距为 2。5m

～ 3m ，水流量为 12。5 L/min ( 750 L/h )

试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 少 3 min



（6）IPX 6



方法名称：强烈喷水试验；

试验设备：喷嘴的喷水口内径为 12。5 mm

试验条件：使试验样品至喷水口相距为 2。5m

～ 3m ，水流量为 100 L/min ( 6000 L/h )

试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）少 3min



（7）IPX 7



方法名称：短时浸水试验

试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0。15m

试验时间: 30 min

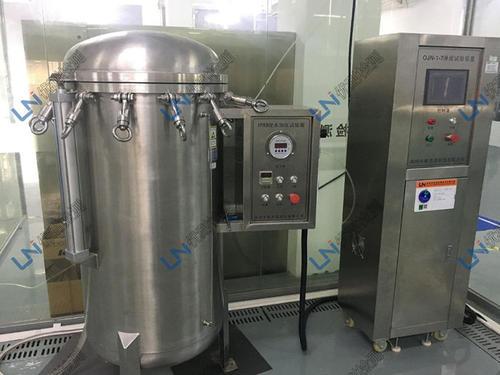

（8）IPX 8



方法名称: 持续潜水试验；

试验设备,试验条件和试验时间: 由供需（买卖）双方商定，其严酷程度应比 IPX 7 高

产品的外壳防护等级IP代码认证主要包括：IP54、IP55、IP65、IP66、IP67、IP68以及厂家自定义等级测试要求。

外壳防护等级IP代码认证主要考核户外的电子电器或仪器仪表产品的密封性能是否完好，主要从防尘试验和防水试验两个方面进行考核。
1、外壳防护等级测试是否需要带电进行?
不需要，测试时可将电气部分拆掉只用壳体试验即可，不考虑气性能的完好性。
2、外壳防护等级测试的检测周期需要多久?
防水3分钟至几个小时不等，(IP68)8级防水是自定义测试条件，测试时间有选择2小时到24小时不等，IP67的防水试验则需要30分钟。总体来说，防水试验的测试很快可以完成，防尘试验IP5X和IP6X需要在沙尘箱中测试8小时，不同的是IP5X不需要抽负压，IP6X需要抽负压。IP5X以下的防尘试验不需要进入沙尘箱试验，采用试验指和探针进行试验，探针伸入壳体缝隙，不会触及到电路部分即可通过试验。总体来说，外壳防护等级测试周期需要2天的时间。
3、如何判定是否通过了外壳防护等级测试?
防尘试验:IP1X~IP4X试验探针不能触及带电部分即可通过试验，IP5X~IP6X壳体内部没有灰尘进入即可通过试验；
防水试验:IPX1~IPX8,防水试验后，壳体内部没有水滴进入判定为通过试验。
4、外壳防护等级测试前需要作哪些准备?
检查门体密封胶垫是否完整，门锁是否密封，门体合页是否密封，出线端子等是否密封，有的壳体表面有屏幕，屏幕是否防水，另外，自己可以在单位先试测一下防水试验，若防水试验通过了，防尘试验一般问题不大，亲自试一下是很有必要的。
其次，需要提供出具检测报告的产品名称、型号、单位名称、地址等信息

---
