机械安全标准EN 60204-1:2006+A1:2009解读

发布时间：2020-12-23 热度：

　　EN 60204-1:2006/AC:2010标准解读

       EN 60204-1:2006标准：点击下载

　　机械安全-机械的电气设备-第1部分:一般要求

　　一、适用范围

　　此标准针对用于机械（也包括一系列协调工作的机械）并且工作时不可以用手移动的电气、电子以及可编程的电子设备和系统。同时电压交流不超过1500V,直流不超过1000V，电源频率不超过200Hz。电能被直接用于工作工具的电源电路不适用此标准

　　二、标准要求

　　1.一般要求

　　1)电气组件应当符合相关IEC标准要求（若有），满足预期用途并能按供应商的说明书正常使用。电气设备应当满足IEC 60439系列标准，电气部件如马达须符合IEC60034-1，极限开关须符合EN60947-4-1，变压器须符合EN60742…等

　　2)电气设备应当满足EMC要求即不能产生电磁干扰和不被电磁所干扰而影响正常工作。

　　3)电气设备推荐(若可行)接入单一电源,除非有插头，电源应当直接接入电源切断装置

　　4)所有电源进线端子应当标注清楚如相电源标示L1，L2，L3，中线N,接地线PE。中线与保护连接电路不能连接在一起

　　5)外部接地铜导体最低截面积应当满足下表要求

　　6)要有电源切断装置可以是断开开关（符合IEC 60947-3），断路器（符合IEC 60947-2），断开器（符合IEC 60947-3），其他切断装置（需符合IEC 60947-1）、插座

　　7)电源电路、控制电路、变压器……等必须有过电流保护(Overcurrent protection)，一般而言就是加保险丝(Fuse)保护或无熔丝开关(NFB)

　　8)额定功率超过0.5KW之马达组件，须有过负载保护(Overload protection)。

　　9)电气装置应当对直接接触与间接接触有防护措施

　　10)若控制回路由交流供电，必须要有一个变压器并且要有独立的绕组。若有多个变压器，推荐它们的绕组以一定的连接方式保证次级电压同相

　　11)观察窗如钢化玻璃或者有机板厚度最低3mm

　　12)控制箱门宽不超过0.9m，带垂直铰链，开的角度至少95度；

　　13)紧急停止按钮需要符合ISO 13850，双手按钮按钮需满足ISO 13851

　　14)日常维护装置安装高度0.4-2m之间，端子至少0.2m以上

　　15)不带电的与电气设备非直接相连，与电气设备隔离开如阀；电源电路，控制电路等都按组分开

　　16)发热电器件保持间距以免温度超过限值；

　　17)马达须符合IEC60034-1，且于接线盒上贴闪电标示，并须有铬牌注明相关规格

　　2.电气设备的要求

　　电气设备针对以下情况应当要有相应的保护措施：

　　-短路时过电流保护

　　-电机的过载保护（功率超过0.5KW必须要有过热保护）

　　-异常温度

　　-电压的缺失

　　-机械或部件的过速（如电机的过速）

　　-接地故障

　　-相序错误

　　-雷击或者开关浪涌引起的过电压

　　3.接地方面要求

　　1)所有外露导体都应当接入保护连接电路。接触面积少于50mm×50mm的部件或者不太可能触及到的位置不用接入。

　　2)保护连接点旁边应当标注或者PE或者用黄绿线

　　4.操作界面方面

　　1)控制装置方面维护和操作，操作装置操作高度不低于0.6m

　　2)人机操作界面至少满足IPXXD要求

　　3)位置感应器应当安装在合适位置以免机械运动过行程造成损害

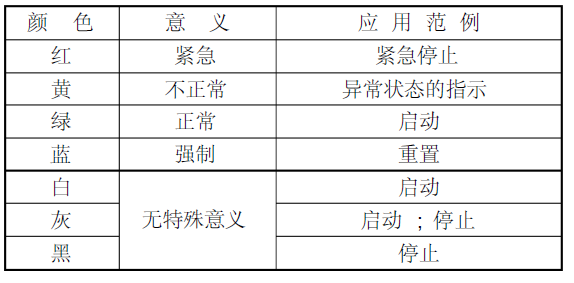

　　4)按钮颜色应当满足下表要求，启动按钮颜色白灰黑绿，推荐白，停止按钮黑灰白，推荐黑色，可以红色但是不建议挨着急停按钮。复位按钮应当蓝白灰黑。若多个按钮用的同一个颜色，辅助措施如图形形状位置等

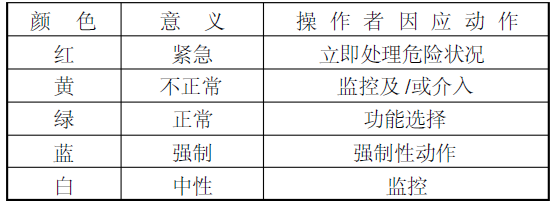

　　5)指示灯与显示屏颜色


　　5.接线要求

　　1)各端子都应有清晰的标注(这些标注与电路图上保持一致)

　　2)一个端子对应一导线

　　3)导线的颜色推荐按下表

　　4)出于EMC考虑

　　-用绞合导体（将线扭在一起）

　　-敏感电路与干扰导体之间保持足够距离

　　-电缆交叉时尽可能保持90度

　　-导体尽可能接近地面

　　-用静电屏或者电磁屏障

　　6.IP防护等级要求

　　1)控制设备外壳最低IP22，

　　2)通风类罩壳，只有电机启动电阻器以及其他大型设备IP10，若含有其他设备IP32;

　　3)一般工业IP32,IP43,IP54;

　　4)若使用环境可能有低压水清洗IP55;

　　5)防尘箱IP65;

　　6)含导电环IP2X

　　备注：有些安装孔在安装完之后要有措施防止影响IP

　　7.资料方面要求

　　1)技术文件如安装图、电路图、操作说明书、维护手册、电气元件表

　　2)须有相关测试报告，例如：接地连续性测试、绝缘测试、耐电压测试、电磁子扰测试…等

　　3)电气设备的数据如安装，电源要求，物理环境要求等

　　4)安全装置，交互动作功能，及防护危险动作的护罩连锁装置，特别是交互动作建立方法的描述(包含相互连接的图示)
