工程土方机械CE认证标准要求及测试项目

发布时间：2020-12-22 热度：

　　作为一家专业从事从业多年机械CE认证工程师，工程机械CE认证需要谨慎再谨慎，无论对于申请认证的制造商，作为第三方检测机构，都应该谨慎对待工程机械CE认证，不能为了证书而认证，要严谨对待并符合其要求。从往年反馈的信息，很多供应商出口到欧盟地区的时候，出现了严重的事故，欧盟以及英国等国家的惩罚力度是很重的，有的时候对第三方机构监管不力也惩罚。


　　工程机械CE认证标准及重要要求和对应标准如下：

　　1.EN 474-1:2006+A4:2013/AC:2014 Earth-moving machinery–Safety–Part 1:General requirements（最新更新的标准，如需标准详解可联系我们，我们可提供标准的详细培训）

　　土方机械通用标准，适用于挖掘机，装载机，起重机等基本所有工程机械，但不适用压路机roller(EN500)和钻机（Horizontal direction drill(EN791)

　　2.EN474-2到EN474-12适合专门的工程机械，其要求不会重复EN474-1要求但会增加特殊要求，当要求冲突时，其标准优先于EN474-1。

　　3.机器总重量大于1500KG时，要求有驾驶室，驾驶室尺寸要求见ISO3411-2007 Earth-moving

　　machinery—Physical dimensions of operators and minimum operator space envelope

　　4.安全玻璃建议使用E-MARK认证的

　　5.驾驶室内控制装置布局要求按照EN ISO6682：1995

　　6.发动机排放至少欧III，提供测试报告或证书。

　　7.驾驶室内是否有存放说明书或指导书之类的储藏箱，建议可锁。如果驾驶室可锁，箱可不用锁

　　8.驾驶室内无尖角锐角

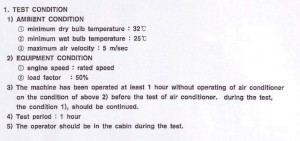

　　9.驾驶室内要配备空调，空调通风加热能力要求符合ISO 10263系列。加热heating要求在30分钟内温度上升至少25度（见ISO10263-4：2007），通风能力Ventilation要求43立方米/小时（见ISO 10263-2：2007)，见下方空调测试截图


　　10.驾驶室建议有侧门，并提供玻璃破碎锤，驾驶室门尺寸要求见EN ISO2867：2006

　　11.玻璃破碎锤附近提供紧急出口标示，所有相关标示参见EN61310-1：1995

　　12.驾驶室要有除霜系统，可通过加热系统或专门的除霜装置，参见ISO 10263-5：2007

　　13.工程机械若有安装增压系统，至少要50pa,要求参见ISO/DIS 10263-3：2007

　　14.ROPS（Roll-over protective structures0防倾翻保护装置要符合EN3471：2008

　　15.FOPS(Falling-object protective structures)防跌落保护装置要符合ENISO3449：2008，功率超过15KW的工程机械要有FOPS。

　　16.以下机械一般不用FOPS：Scrapers(刮运机）pipelayers（铺管机）trenchers(挖沟机）landfill compactors(垃圾清理压实机）excavators（开凿机）rollers(压路机）

　　17.座椅的尺寸及调节要符合人体工程学，具体见ISO11112-1995工程机械座椅证书截图


　　18.座椅振动要符合EN ISO7096：2000，特别强调了座椅振动和发动机排放，以及空调系统，这也是一些国产小型装载机CE认证难点。见右图一个座椅证书截图

　　19.安全带要求宽度至少46mm,强度高，耐腐，耐蚀,防老化，阻燃等特点,符合欧洲人体尺寸（ISO 34110)等，打开安全带从搭扣上的力量至少10N，不超过130N。具体见EN ISO6683：2005

　　20.控制与指示按钮参见ISO 10968：2004

　　21.操作标示符合ISO 6405-1：2004+A1：2010，ISO 6405-2：2003

　　22.启动停止等按钮要符合ISO10264：1990

　　23.面板要求白天夜晚都能看见面板指示，色差对比，放刺眼。按钮颜色要求：绿色–正常操作，红色–非正常操作，黄色-介于绿色和红色之间。要求见ISO6011：2003

　　24.刹车系统steering system：橡胶轮胎行驶(20km/h)符合EN12643：1997+A1：2008，停车制动系统(breaking system)EN ISO3450-2008

　　25.能见度Visibility符合EN5006：2006

　　26.后视镜符合ISO14401-1：2004和ISO14401-2：2004

　　27.灯布局图符合EN12509：2004

　　28.工程机械视觉角度要求能见度测试ISO5006

　　1.工程机械面板要能在白天和夜晚均能看见ISO6011，面板要有色差对比，防刺眼

　　绿色表示正常操作;红色表示不正常;黄色介于红色和绿色之间

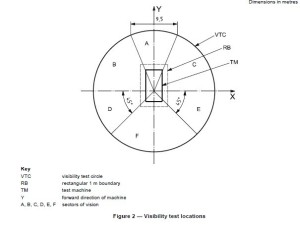

　　2.工程机械的能见度visibility符合EN5006，要有测试报告，相关要求见EN5006图一和图二

　　3.工程机械后视镜rear-moving machines符合ISO14401-1和ISO14401-2

　　3.工程机械灯的布置图要提供（照明反光信号灯标识灯）见EN2509


　　29.工程机械内饰防火要求

　　1.驾驶室的内饰要有阻燃要求，阻燃测试依据ISO3795，数值不超过200mm/min

　　2.驾驶室要配备灭火器ISO6016，灭火器的数量依据工程机械的功率

　　30.发动机要求

　　发动机停止按钮要易于接近;键盘、操纵杆等多功能装置要清晰指示；启动停止装置符合ISO10264，钥匙点火开关或可锁；要达到欧III排放

　　31.工程机械座椅有那些要求

　　尺寸及调节符合ISO11112，要有检测报告或证书；座椅的振动符合EN ISO7096，数据比较参见ISO/TR25398；座椅安全带装置符合ENISO6683，安全带宽至少46mm并可调节（参见ISO3411)

　　安全带要有如下功能：防霉、阻燃、防老化、酸、水、日光the webbing shall have resistance to abrasion,temperature,mild acids

　　32.灯布局图—照明灯、信号灯、警示灯、反射灯等

　　重要元气件证书—开关，保险丝，储能器（如果有），防爆阀等

　　33.安全带测试报告或证书—ISO 6683

　　34.SIP测试记录或样本—ISO5353

　　35.驾驶室通风系统能力测试报告（43立方米/每小时）

　　36.驾驶室用安全玻璃ECE R43

　　37.发动机排放证书或测试报告stage III A

　　38.手臂、全身振动（EN5349-1：2001，ISO2631-1：1998）

　　工程机械CE认证涉及的标准

　　C标（专门标准）

　　EN 474-1:2006+A4:2013/AC:2014 Earth-moving machinery–Safety–Part 1:General requirements土方机械-安全-第一部分,一般要求

　　EN 474-2:2006+A1:2008 Earth-moving machinery–Safety–Part 2:Requirements for tractor-dozers土方机械-安全-第二部分推土机要求

　　EN 474-3:2006+A1:2009 Earth-moving machinery–Safety–Part 3:Requirements for loaders

　　EN 474-4:2006+A2:2012 Earth-moving machinery–Safety–Part 4:Requirements for backhoe loaders

　　EN 474-5:2006+A3:2013 Earth-moving machinery–Safety–Part 5:Requirements for hydraulic excavators

　　EN 474-6:2006+A1:2009 Earth-moving machinery–Safety–Part 6:Requirements for dumpers

　　EN 474-7:2006+A1:2009土方机械-安全-第七部分刮除机要求

　　EN 474-9:2006+A1:2009土方机械-安全-第九部分埋管机要求

　　EN 474-10:2006+A1:2009土方机械-安全-第10部分挖沟机要求

　　EN 474-11:2006+A1:2008土方机械-安全-第十一部分土方回填压实机的要求

　　EN 474-12:2006+A1:2008土方机械-安全-第十二部分机械挖掘机要求

　　EN 500-1:2006+A1:2009移动式筑路机械-安全-第一部分公共要求

　　EN 500-2:2006+A1:2008移动式筑路机械-安全-第二部分路面铣刨机的特殊要求

　　EN 500-3:2006+A1:2008移动式筑路机械-安全-第三部分土壤稳定机的特殊要求

　　EN 500-4:2011移动式筑路机械-安全-第四部分小型机械的特殊要求

　　EN 500-6:2006+A1:2008移动式筑路机械-安全-第六部分铺路机的特殊要求

　　EN 1175-2:1998+A1:2010工业货车安全-电气要求-第2部分：内燃机驱动货车的一般要求

　　EN 1526:1997+A1:2008工业货车安全-货车自动功能的附加要求

　　EN 1755:2000+A1:2009工业货车安全-潜在爆炸性环境中操作-用于用燃气体、蒸气、轻雾、尘埃中

　　EN 12649:2008混凝土压实平滑机安-全要求

　　EN 12999:2011起重机-装载起重机

　　EN 13019:2001+A1:2008道路表面清洁用机械-安全要求

　　EN 14439:2006+A2:2009起重机-安全-塔式起重机

　　B标（协调标准）

　　EN ISO 2860:2008土方机械.最小入口尺寸(ISO 2860:1992)

　　EN ISO 2867:2008土方机械.入口装置(ISO 2867:2006,including Cor 1:2008)

　　EN ISO 3164:2008土方机械.防护结构的实验室评定.极限偏差容量规范(ISO 3164:1995)

　　EN ISO 3449:2008土方机械落物保护结构实验室试验和性能要求(ISO 3449:2005)

　　EN ISO 3450:2008土方机械.橡胶轮胎机械的刹车系统.系统性能要求和试验程序(ISO 3450:1996)

　　EN ISO 3457:2008土方机械.护板和护罩.定义和规范(ISO 3457:2003)

　　EN ISO 3471:2008土方机械倾翻保护结构实验室试验和性能要求(ISO 3471:2008)

　　EN ISO 6683:2008土方机械座椅安全带和座椅安全带固定器性能要求和试验(ISO 6683:2005)

　　EN ISO 7096:2008土方机械-操作者座位振动实验室评估(ISO 7096:2000)

　　EN 13531:2001+A1:2008土方机械-压实挖掘机的倾翻防护结构(TOPS)实验室试验和性能要求(ISO 12117:1997修改件)

　　EN 13557:2003+A2:2008起重机-控制装置及控制台

　　EN 13586:2004+A1:2008起重机-检修口

　　EN 14238:2004+A1:2009起重机-手动控制装载操作设备
